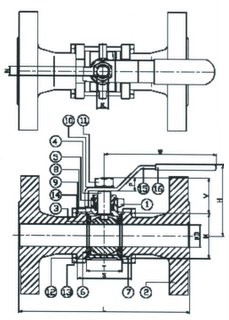

Размеры
DN D L T S H W P V N K кг/шт Винт
15 15 130 22.6 41.6 75.6 32.2 13.5 33 6.5 9.5 2.18 19
20 20 150 30.1 49.1 79.1 38.5 13.5 33.3 6.5 9.5 3.11 19
25 25 160 38.3 57.3 92.3 43.6 15.7 41.2 8 11.1 4.02 19
32 32 180 49.3 71.3 98.4 54.1 15.7 42 8 11.1 6.02 39
40 38 200 58.3 80.9 106.6 61.7 17 47.7 9 12.7 7.21 39
50 50 230 72 97 116.5 76.7 17 50.1 9 12.7 10.3 39
65 65 290 86 114 154.7 96.2 25.5 67.1 12 19 16.12 39
80 80 310 130.6 130.6 168.4 81 25.5 58.7 12 19 22.5 65
100 100 350 156 156 186.5 145 39.4 72.1 16 25.4 32.9 85
Материалы частей крана
_________
№ Часть Материал AISI/W №
1 Корпус крана 1.4408
2 Фланец 1.4408
3 Шарик 1.4408
4 Шток 316
5 Гнездо штока 1.4301
6 Уплотнение шарика RTFE
7 Уплотнение корпуса RTFE
8 Уплотнение шарика RTFE
_
№ Часть Материал AISI/W №
9 Уплотнение штока RTFE
10 Шайба 1.4301
11 Болт ASTM A194 GR.8
12 Га йка ASTM A193-B8
13 Болт ASTM A193-B8
14 Шайба 1.4301
15 Рычаг 1.4301
16 Оболочка рычага PVC
_________
