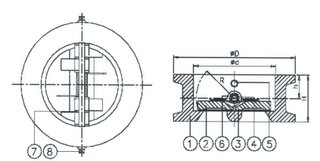

| DN | D | d | H | h | R |
| 50 | 109 | 60.0 | 54 | 29 | 32 |
| 65 | 129 | 73.0 | 54 | 32 | 37 |
| 80 | 144 | 89.0 | 57 | 38 | 45 |
| 100 | 170 | 114 | 64 | 38 | 53 |
| 125 | 196 | 141 | 70 | 43 | 67 |
| 150 | 226 | 168 | 76 | 46 | 79 |
| 200 | 286 | 219 | 95 | 54 | 105 |
| 250 | 343 | 273 | 108 | 59 | 128 |
| 300 | 403 | 334 | 143 | 94 | 152 |
 | |||||||||||||||||||||||||||
| Материалы частей крана | ||||||||||||||||||||||||||
| № | Часть | Материал AISI/W № |
| 1 | Корпус крана | ASTM A351/1.4408 |
| 2 | Плитки | ASTM A351/1.4408 |
| 3 | Уплотнение | метал |
| 4 | Блок плиток | AISI 304 lub 316 |
| 5 | Соединение | AISI 304 lub 316 |
| 6 | Пружина | AISI 316 |
| 7 | Гнездо | RTFE |
| 8 | Болт | AISI 316 |
