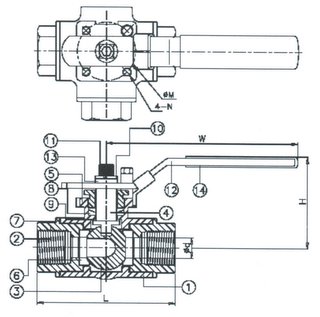

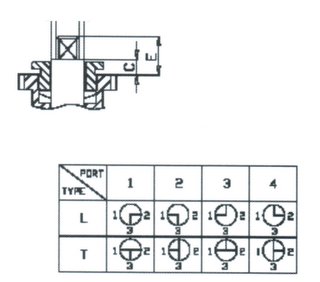

Размеры
DN d L H W M N A B C E кг/шт
8 11 69 58 124 42 М5*0.8 9 12 6 11 0.6
10 11 69 58 124 42 М5*0.8 9 12 6 11 0.6
15 13 75 61 124 42 М5*0.8 9 12 6 11 0.7
20 16 86 74 168 50 М6*1 11 15 6 13 1.2
25 20 101 81 168 50 М6*1 11 15 7.5 19 1.7
32 25 115 88 198 50 М6*1 11 15 7.5 19 2.4
40 32 125 104 198 70 М8*1.25 14 18.5 8.5 24.5 5.5
50 38 149 110 215 70 М8*1.25 14 18.5 8.5 24.5 5.5
Материалы частей крана
_________
№ Часть Материал AISI/W №
1 Корпус крана 316S/1.4408
2 Заглушка шарика 316S/1.4408
3 Шарик 316S/1.4408
4 Шток 316
5 Гнездо штока 304/1.4301
6 Уплотнение шарика RTFE
7 Уплотнение корпуса RTFE
8 Шайба штока RTFE
9 Уплотнение штока RTFE
10 Шайба 304/1.4301
11 Гайка 304/1.4301
12 Рычаг 304/1.4301
13 Шайба 304/1.4301
14 Оболочка рычага PVC
