352G. Трехкорпусной шаровой муфтовый кран нержавеющий (нж) из нержавеющей стали AISI304, внутреняя/внутреняя резьба

Параметри:
Стандарт: ANSI B 16.34, класс 900, cтандарт тестирования: API598
Рабочее давление: 6,3МРА (1000PSI)
Н/ж сталь: AISI304, AISI316
Область применения: общепромышленное и химическое назначение. Рабочая среда: вода, газ, масла, нефть.
Опция: каретка блокировки рычага 		Контактные данные:
ТзОВ "Компанія "Євроспецкран"
Адрес: г. Львов, ул. Крымская, д. 28, офис 413, 79011
тел.: 050 317-02-96, 050 431-35-03, 097 032-46-03
Факс.: 032 244-27-12
spetskran@rambler.ru

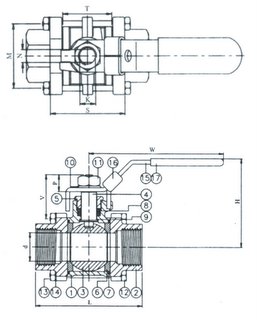

Размеры
DN d L H W S T M N V P K кг/шт
1/4" 11.6 64.5 54 102.0 35.5 215 29.0 5 29.7 10.5 5/16W 0.41
3/8" 12.7 64.5 54 102.0 35.5 215 29.0 5 29.7 10.5 5/16W 0.41
1/2" 15.0 66 57 102.0 38.0 240 33.2 5 31 10.5 5/16W 0.52
3/4" 20.0 83.5 66 120.5 43.0 280 37.5 6.5 36.5 13.5 3/8W 0.71
1" 25.0 95.0 76 158.5 54.0 350 42.4 8 46.0 15.5 7/16W 1.08
1 1/4" 32.0 111.2 81 158.5 65.0 450 50.9 8 41.8 15.5 7/16W 1.71
1 1/2" 38.0 129.8 98 188.0 75.0 550 59.4 9 48.5 17.5 1/2W 2.35
2" 50.0 151.0 106 188.0 88.0 660 73.4 9 49.4 17.5 1/2W 3.55
2 1.2" 65.0 184.0 138 245.0 114 86.0 96.5 12 72.1 33.0 3/4W 8.90
3" 80.0 209.0 154 245.0 132 100 81.0 12 65.6 33.0 3/4W 14.3
4" 100 234.4 178 320.0 158 125 102 16 76.2 42.0 1W 23.4
Материалы частей крана
№ Часть Материал AISI/W №
1 Корпус крана 316S/1.4408
2 Корпус крана 316S/1.4408
3 Шарик 316S/1.4408
4 Шток 316C/1.4401
5 Гнездо штока 304/1.4301
6 Гнездо шарика RTFE
_
№ Часть Материал AISI/W №
7 Уплотнение корпуса RTFE
8 Уплотнение штока RTFE
9 Уплотнение RTFE
10 Шайба 304/1.4301
11 Болт штока 304/1.4301
_
№ Часть Материал AISI/W №
12 Болт 304/1.4301
13 Гайка 304/1.4301
14 Шайба 304/1.4301
15 Рычаг 304/1.4301
16 Блок рычага 304/1.4301
17 Оболочка рычага PVC
-
