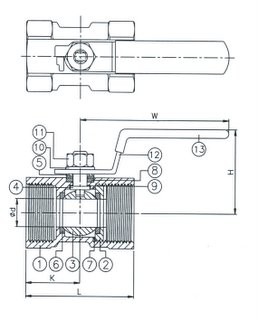

Размеры
| DN |
d |
L |
H |
W |
K |
кг/шт |
| 1/4" |
5.0 |
40 |
33 |
67 |
20 |
0.07 |
| 3/8" |
7.0 |
45 |
36 |
67 |
22.5 |
0.11 |
| 1/2" |
9.2 |
58 |
42 |
90 |
29 |
0.18 |
| 3/4" |
12.5 |
60 |
45 |
90 |
30 |
0.26 |
| 1" |
16.0 |
72 |
52 |
112 |
40 |
0.75 |
| 1 1/4" |
20.0 |
80 |
57 |
112 |
40 |
0.75 |
| 1 1/2" |
25.0 |
85 |
60 |
132 |
42.5 |
0.85 |
| 2" |
32.0 |
102 |
66 |
132 |
51 |
1.35 |
|
 |
Материалы частей крана
| № |
Часть |
Материал AISI/W № |
| 1 |
Корпус крана |
316С/1.4408 |
| 2 |
Блок шарика |
316C/1.4408 |
| 3 |
Шарик |
316С/1.4408 |
| 4 |
Шток |
316S/1.4401 |
| 5 |
Шайба |
304/1.4301 |
| 6 |
Гнездо шарика |
PTFE |
| 7 |
Уплотнение корпуса |
PTFE |
| 8 |
Уплотнение штока |
PTFE |
| 9 |
Уплотнение |
PTFE |
| 10 |
Шайба |
304/1.4301 |
| 11 |
Гайка |
304/1.4301 |
| 12 |
Рычаг |
304/1.4301 |
| 13 |
Оболочка рычага |
PVC |
|
